Пылесос своими руками

Привет, это снова Стас — главред My Gadget. Рассказываю про новую рубрику: очумелые ручки. В ней будем рассказывать, как ломать, чинить, разбирать и собирать вещи своими руками, Самостоятельный ремонт — в массы!

А еще автор ролика из подручных материалов собирает полезных роботов, вентиляторы, электроролики и многое другое.

В теории конструкция проста – нужна система низкого давления, которая нагнетает воздух внутрь основной конструкции, где собираются пыль и мелкий мусор.


Вот такой прекрасный слоник у нас получится, если мы решим сделать его сами. Или не получится. Поэтому читайте внимательно и до конца

Вот, что понадобится, если мы захотим реализовать это на практике:

Пластиковая бутылка от 1.5л до 2.5л
Пустой дезодорант (но можно взять и пустую « банку пива»)
Моторчик на 12В (например, от детской игрушки)
Небольшой кусочек сетчатой ткани (можно взять капроновый чулок)
Жесткая проволока (лучше медная)
Гофрированный шланг (можно от стиралки)
Двусторонний скотч
Пенопласт
Ножницы
Молоток
Гвоздик/шило
Клей-пистолет (в идеале)
Канцелярский ножик (не обязательно, но им удобнее)

Если кратко описать это чудо, переведя с физикоматематического на русский, получится следующее: пластиковая обрезанная бутылка, к горлышку которой прикреплен шланг, а внутри неё – моторчик с лопастями. Между ним и входным отверстием – фильтр.

Это всё. До сих пор звучит просто?

Пожалуй, соглашусь. Пока да. Давайте посмотрим, легко ли собрать такой пылесос на деле.


Вот и главные действующие лица – пластиковая бутылка
, баллончик из-под дезодоранта и моторчик.

1. Собирать наш пылесборник начинаем с корпуса. Разрезаем бутылку в месте, где она начинает расширяться.


Только начали собирать, и вот вам уже крышка.

Так мы сможем легко воткнуть суженную часть в основную, более широкую. Бутылку пока откладываем в сторону.

2. Начинаем делать вентилятор. В списке вещей, которые понадобятся, я указал баночку от дезодоранта, как и в ролике. В наших реалиях, конечно, можем взять и баночку из-под пива. Или из под Coca-Cola (пока такая возможность еще есть).

Отрезаем/отпиливаем/откусываем донышко и верхнюю часть.Разрезаем, выгибаем и вырезаем из него круг, обведя маркером узкую часть корпуса бутылки.

3. Дальше режем ножницами вдоль линий, не доходя до центра около 10мм. Чтобы было проще, можно очертить круг посередине с помощью крышки от бутылки.


Лепестки получившегося цветочка подгибаем в одну сторону, превращая в лопасти.

Если получится так, что вентилятор выталкивает воздух, это можно будет исправить, просто повернув лопасти в другую сторону.

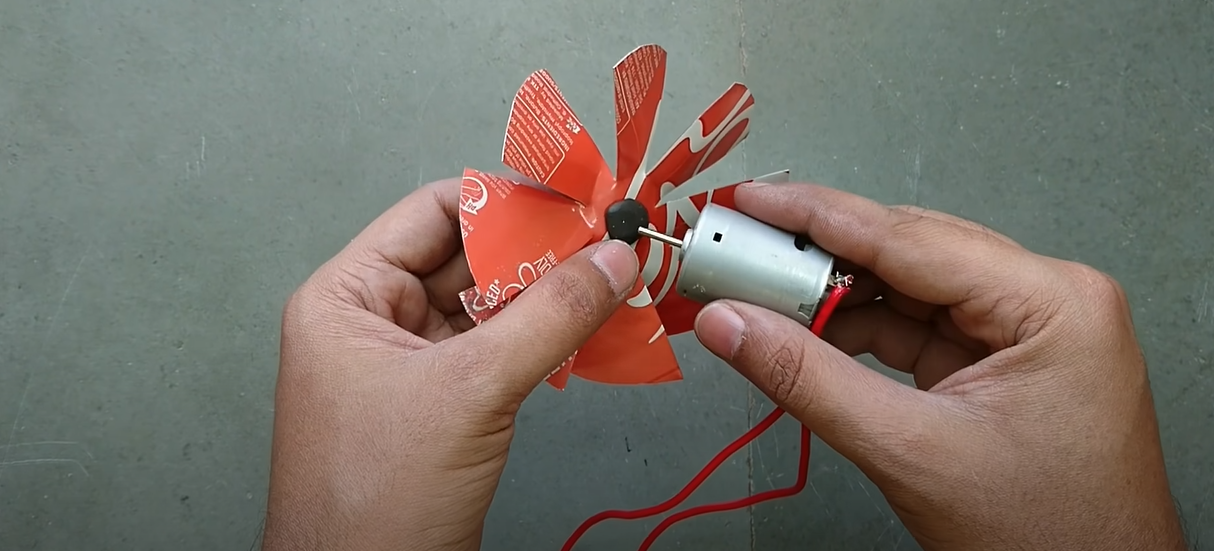

4. Насаживаем цветочек на вал моторчика и закрепляем термоклеем.

5. Помещаем моторчик в крышку от бутылки, провода высовываем сбоку и все это тоже закрепляем термоклеем.

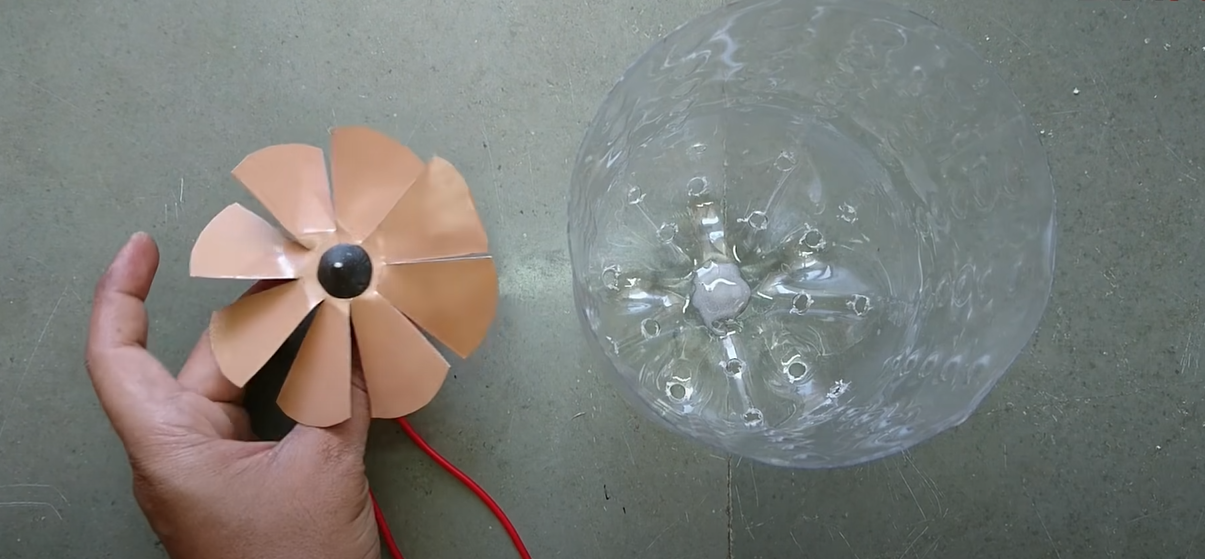

6. Чтобы пылесос работал, как надо, со стороны дна должен проходить воздух. Отверстия в бутылке делаем с помощью сверла, либо паяльника.


Теперь у нас есть вентилятор и почти готовый корпус. Что дальше?

7. С помощью термоклея крышку и моторчик соединяем с дном бутылки. Двигатель должен быть по центру, а провода – выходить через проделанные дырочки.

8. Для защиты пылесоса нужен фильтр. Его сделаем из медной проволоки. Выгибаем кольцо по диаметру широкой части корпуса и натягиваем на него выбранную сетчатую ткань.

9. Переходим к интересному. Соединяем две части корпуса, а фильтр располагаем в основной – недалеко от места соединения.


Кольцо должно плотно входить и прочно держаться. Для этого используем двусторонний скотч

10. Приделываем ножки и ручки. Вырезаем их из пенопласта и крепим к корпусу с помощью клея или скотча.


Пылесос практически готов – не хватает шланга.

11. Для того, чтобы сделать шланг, автор ролика использует обрезанный шланг от стиралки. Но подойдет любая гофрированная трубка.
Обязательно смазываем термоклеем, не пропуская ни единого миллиметра

12. На этом можно было бы и закончить, но можно модернизировать конструкцию – добавить к ней удобное горлышко для всасывания.

13. Осталось сделать его красивым. Но это не обязательно.


Здорово ли вышло? Наверное, да. У меня бы так не получилось.

Всегда завидовал людям, которые могут собрать из гайки и палок что-то работающее и полезное.
